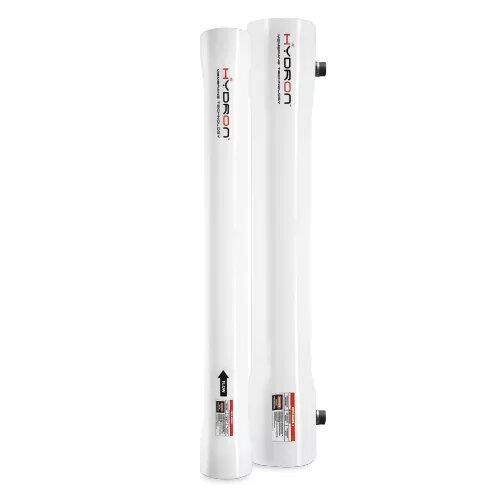

CARCASAS DE MEMBRANAS HYDRON FRPV SERIE II
disponibles en clasificaciones de hasta 300 psi y 600 psi.
Son recipientes de membrana reforzada de material compuesto duradero diseñados para su uso en sistemas de ósmosis inversa comerciales, municipales e industriales. Los recipientes Hydron FRPV están recubiertos con pintura de poliuretano de alto brillo para brindar resistencia a los rayos UV y otros elementos y están disponibles para clasificaciones de hasta 300 psi y 600 psi.
Tienen un diseño compacto y ofrecen un área de sellado de cabeza confiable. Las carcasas de membrana Hydron FRPV están hechas para satisfacer las demandas de uso continuo y a largo plazo.
Shell: Filament Wound; Compuesto de vidrio
Recubrimiento: poliuretano de alto brillo
Junta tórica: Neopreno
Tapa de extremo FRPV de 4 ": nailon
Placa de cojinete de 8 ″: Aluminio (Diag. 4)
Placa de sellado de 8 ″: ABS reforzado (Diag. 5)
300 psi (20 bar) - FRPV-40 y FRPV-8030
600 psi (40 bar) - FRPV-8060
20 ° F - 120 ° F (-7 ° C - 49 ° C)
|
ESPECIFICACIONES FRPV SERIE II |
||||||
|
Número de pieza |
Descripción |
Puerto de agua de alimentación |
Puerto de rechazo |
Puerto de permeación |
||
|
4 ”a 300 psi |
FRPV-4030EF |
Recipiente a presión de FRP de 4 ", 300 psi, 1 elemento, puerto final |
1 ⁄ 2 ” |
1 ⁄ 2 ” |
1 ⁄ 2 ” |
|
|
FRPV-408030EF |
Recipiente de presión FRP de 4 ”, 300 psi, 2 elementos, puerto final |
3 ⁄ 4 ” |
3 ⁄ 4 ” |
1 ⁄ 2 ” |
||
|
FRPV-4012030EF |
Recipiente de presión FRP de 4 ”, 300 psi, 3 elementos, puerto final |
3 ⁄ 4 ” |
3 ⁄ 4 ” |
1 ⁄ 2 ” |
||
|
8 ”a 300 psi |
FRPV-8030S-1F |
Recipiente a presión de FRP de 8 ”, 300 psi, 1 elemento, puerto final |
1,5 " |
1,5 " |
1 ” |
|
|
FRPV-8030S-2F |
Recipiente a presión de PRFV de 8 ”, 300 psi, 2 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
FRPV-8030S-3F |
Recipiente a presión de PRFV de 8 ”, 300 psi, 3 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
FRPV-8030S-4F |
Recipiente a presión de PRFV de 8 ”, 300 psi, 4 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
FRPV-8030S-5F |
Recipiente de presión FRP de 8 ”, 300 psi, 5 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
FRPV-8030S-6F |
Recipiente a presión de PRFV de 8 ”, 300 psi, 6 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
8 ”a 600 psi |
FRPV-8060S-1F |
Recipiente a presión de FRP de 8 ”, 600 psi, 1 elemento, puerto final |
1,5 " |
1,5 " |
1 ” |
|
|
FRPV-8060S-2F |
Recipiente a presión de FRP de 8 ”, 600 psi, 2 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
FRPV-8060S-3F |
Recipiente a presión de PRFV de 8 ”, 600 psi, 3 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
FRPV-8060S-4F |
Recipiente a presión de FRP de 8 ”, 600 psi, 4 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
FRPV-8060S-5F |
Recipiente de presión FRP de 8 ”, 600 psi, 5 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
FRPV-8060S-6F |
Recipiente a presión de FRP de 8 ”, 600 psi, 6 elementos, puerto final |
1,5 " |
1,5 " |
1 ” |
||
|
ACCESORIOS FRPV SERIE II |
|
|||||
|
Número de pieza |
Descripción |
|||||
|
Recipiente FRPV de 4 " |
FRPV-40LKPLTE-F |
Placa de bloqueo + Perno + Arandela, 3 piezas cada uno (Diagrama - 1 y 2) |
||||
|
FRPV-40CAP12F |
Tapa de extremo para recipiente de ósmosis inversa de 4 ", puerto de alimentación de 1/2", puerto de permeado de 1/2 "(diagrama: 3, 4 y 5) |
|||||
|
FRPV-40CAP34F |
Tapa de extremo para recipiente de ósmosis inversa de 4 ", puerto de alimentación de 3/4", puerto de permeado de 1/2 "(diagrama: 3, 4 y 5) |
|||||
|
FRPV-40CAPORI-F |
Junta tórica para tapa de extremo de recipiente RO de 4 ”(Diagrama - 4) |
|||||
|
FRPV-ORING-F |
Junta tórica para tapa de extremo FRPV de 4 ″ (Diagrama - 5) |
|||||
|
FRPV-40SADDLE-F |
Kit de silla y correa para embarcación de 4 ″ RO Descripción |
|||||
|
Recipiente FRPV de 8 ”a 300 psi |
FRPV-80LKPLTE-F |
Placa de bloqueo + Perno + Arandela, 3 piezas cada uno (Diagrama - 1 y 2) |
||||
|
FRPV-80RETRINGF |
Anillo de retención (diagrama 3) |
|||||
|
FRPV-80BEARPLT-F |
Placa de cojinete (diagrama 4) |
|||||
|
FRPV-80ORINGSPF |
Junta tórica de la placa de sellado (Diagrama - 5) |
|||||
|
FRPV-80SEALPLTF |
Placa de sellado - ABS reforzado (Diagrama - 6) |
|||||
|
FRPV-80ORINGADF |
Junta tórica del adaptador (Diagrama - 7) |
|||||
|
FRPV-80TCONE-F |
Cono de empuje (diagrama 8) |
|||||
|
FRPV-80ADAP-F |
Adaptador de nailon (diagrama 9) |
|||||
|
FRPV-ESPACIADORES-F |
Espaciador (diagrama - 10) |
|||||
|
FRPV-80ORINGPWF |
Junta tórica del adaptador, agua pura (diagrama 11) |
|||||
|
FRPV-80SADDLE-F |
Kit de silla y correa para embarcación RO de 8 ” |
|||||
